模拟屏控制系统技术说明

一、DH-1型智能接口盒

       该装置设计时选用新器件。元件布局合理，并配有看门狗电路，它把计算机的标准RS-232电平转换成内部网络电平送往网络总线。同时该装置可内置告警器对正常遥信变位信息和事故遥信变位信息进行告警；同时输出电路BUS串口总线，每条BUS串口总线没有地址差别。每一路BUS总线可同时挂接遥信驱动盒和遥测显示器，驱动盒和显示器地址为独立的二进制码，这就为扩容，维护提供了大的方便并提高了运行的可靠性。

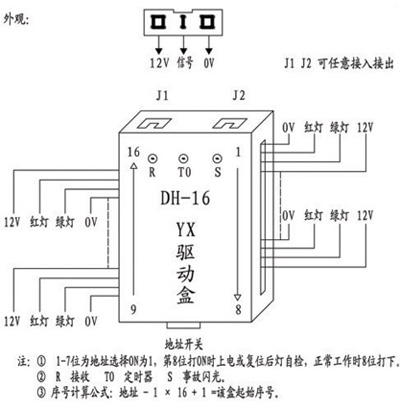

二、DH-16YX智能遥信驱动盒

       该装置设计配有看门狗电路。是很强的独立控制单元，它采用自带RAM和EEPROM的MPU为控制器，通过编程从网络总线上读取与本地址智能遥信驱动盒相关遥信信息，完成对遥信元件的控制，该装置初始化时，MPU读取地址编码，遥信元件自检后显示其智能驱动盒地址开关状态。

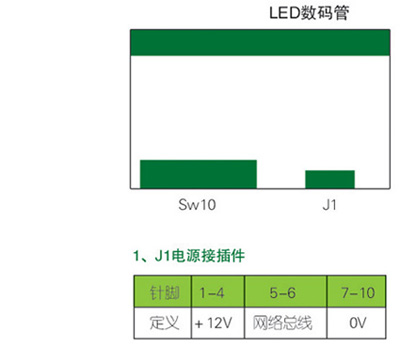

       该显示器选用美国新器件组成，并配有看门狗电路、显示器分配部分组成，主板和显示卡、主板和显示卡以插件方式连接，配合紧凑，通用性强，主板为标准型，可以连接不同规格类型显示卡，另外显示器后面有10位开关分别为地址选择，符号位和小数位选择用。该装置自带RAM和EEPROM的MPU为控制器，通过编程人网络总线读取与本地址智能遥测显示器相关遥测信息，完成对遥测量的显示。
