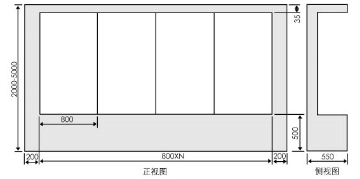

1、落地模拟屏由N列单列屏及左右边屏组成,单屏规格宽度为800mm,深度为300mm-600mm,高度为2000mm-5000mm任选,特殊规格视用户要求进行加工,如下图所示:
2、"U"型钢架选用进口冷扎板冲压、折边制成,并经防腐处理,表面亚光烤漆。主体为模块化拼装而成,表面为亚光电工灰面。
3、边屏采用铝塑板包边,美观大方,并有多种颜色可选。
4、用户可以根据模拟屏列数和控制室净面积尺寸来选定弧度型模拟屏的举径R尺寸(R8m-R20m),也可按用户需要提供直线屏、转角屏等。
壁挂式模拟屏屏柜:
1、一般较小规模的变电所、配电所开闭所等采用壁挂式结构制作。普通手动模拟屏也采用壁挂式结构制作。
2、壁挂式模拟屏根据实际需要确定长宽尺寸,一般不超过12平方。

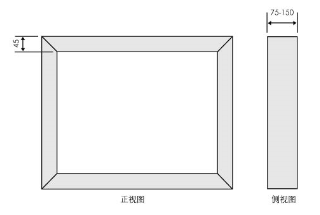

3、壁挂式模拟屏外框可采用铝型材、不锈钢、冷轧板等材料制作,厚度为(75-150mm),面板宽一般为45mm。
